Без заусенцев
Summary:
Картонные коробки никогда не потеряют своей популярности. Они прочные, надежные и экологически чистые. При изготовлении коробок одна из основных технологических операций - высечка кроя. Компания «Регул-Т» - крупнейший поставщик оборудования и расходных материалов для изготовления штанцформ.
Линейки для штанцформ от компании «Регул-Т»
Наиболее емким сегментом упаковочного рынка является упаковка из картона и гофрокартона. Картонные коробки сохраняют до сих пор свою популярность: они хорошо запечатываются, прочны и надежны, хорошо защищают продукт, экологически чисты. Одной из основных технологических операций при изготовлении картонной упаковки любой формы является высечка кроя коробки. От ее качества зависит сохранение габаритных размеров готового изделия, обеспечение операций по его формообразованию.
В свою очередь, качественная высечка зависит от грамотного изготовления штанцевальной формы (штампа) и используемых для ее изготовления материалов. Самую важную роль в работе штампа играют режущие линейки.
Российским производителям штампов давно известно имя одного из ведущих производителей различных видов линеек – фирмы Essmann+Schaefer (Wuppertal, Германия). Фирма E+S, опираясь на свой опыт, наработанный более чем за 60 л, непрерывно модернизирует и совершенствует свои технологии для достижения самого высокого уровня в производстве линеек. За последние годы фирма представила ряд новых разработок линеек, позволяющих повысить качество вырубки.
Одна из таких линеек получила название Topdurflex Spezial 60 W EQ 0,02 mm plan (см. рисунок 1). Данные линейки произведены на базе зарекомендовавшей себя технологии Topdurflex Spezial 60 W, отличающейся повышенной точностью обработки режущей кромки. Особенностью линеек EQ 0,02 mm plan является притупленная на 0,02 мм режущая кромка.
Кончик классических режущих линеек с углом фаски 52 притуплен на 0,007 мм. Используя эти линейки, можно достичь отличного реза. Однако отличным он будет не так долго, т. к. из-за давления в штанцевальной машине качество реза очень быстро снижается. Во время штанцевального процесса, при давлении на картон и при выравнивании незначительных различий по высоте, стандартные линейки несут двойную нагрузку и быстро теряют заточку. Это неизбежно даже при очень хорошей приправке. Прежде чем на кромке стандартной линейки образуется заусенец, и качество штанцевания снова возрастет, требуется несколько тысяч штанцеваний. Режущая линейка Topdurflex Spezial 60 W EQ 0,02 mm plan обладает повышенной способностью выравнивать допуск по высоте без особых повреждений, в результате чего значительно возрастает тиражестойкость – до 8-10 млн ударов.
При использовании данных линеек были достигнуты следующие преимущества:
1) снижены расходы благодаря высокой тиражестойкости;
2) сокращено до минимума время приправки;
3) достигнуто высокое качество штанцевания благодаря тому, что во время работы возникает меньше пыли и штанцевального ворса;
4) уменьшено количество простоев штанцевальных автоматов.
Рисунок 1. Геометрия Spezial 60 W EQ 0,02 mm plan
ES-профиль
Принципиально новая линейка получила название ES-профиль. Новый запатентованный вид линеек отличается от остальных линеек сферическим (бочкообразным, выпуклым) резом, как показано на рисунке 2. Жесткость тела линейки стандартная – 34 HRC, режущая кромка закалена с помощью новейшей технологии до 55-57 HRC. По сравнению с часто возникающим в вырубных автоматах «растрескиванием» материала, новый профиль за счет «закругленного» острия обеспечивает «загнутый» рез. При регистрации патента на ES-профиль возник вопрос о его схожести с профилем топора. Было обнаружено, что в течение нескольких столетий лесорубы с помощью ремесленников достигли потрясающих результатов рубки деревьев. Этот профиль топоров зарегистрирован по DIN 7294 (см. рисунок 3).
Режущие линейки с ES-профилем производятся с двумя типами заточек – с двусторонней фаской и двусторонней ломаной фаской.
Рисунок 2. Геометрия режущего ES-профиля

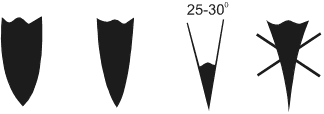

Рисунок 3. Сравнение профилей линеек и топора
Используя данные виды линеек, производители штанцформ могут теперь обещать клиентам отсутствие штанцевальных волосков и ворсинок, что позволит значительно снизить время приправки, отказаться от смены инструментов и продлить срок службы штампа.
Официальным дистрибьютером немецкой компании Essmann+Schaefer в России является ООО «Компания «Регул-Т»» – крупнейший поставщик оборудования и расходных материалов для изготовления штанцформ.
«Регул-Т»
